Heatmap by Gene — Normalised Count Expression

화면 헤더: Heatmap - Gene: Normalised Count Expression

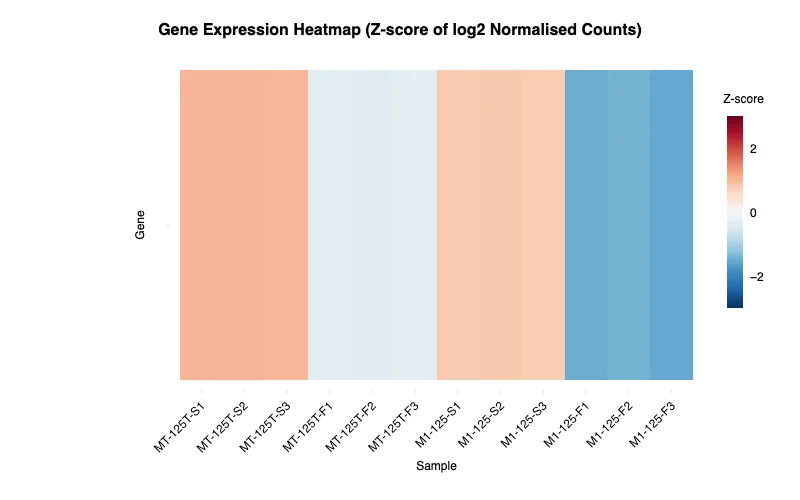

Gene Expression Heatmap은 log2 normalised count로부터 계산한 Z-score를 색상으로 표현한 행렬을 보여줍니다. 각 행(row)은 유전자를, 각 열(column)은 샘플을 나타냅니다. 색상 스케일은 파란색(낮은 발현 / 음의 Z-score)에서 흰색(평균)을 거쳐 빨간색(높은 발현 / 양의 Z-score)까지 이어집니다.

Info

필터를 통과한 유전자의 총 개수가 매우 많은 경우, 가독성을 위해 플랫폼은 표시를 분산 기준 상위 500개 유전자(top 500 genes by variance)로 제한하며 안내 배너를 표시합니다(예: "145991 genes selected — showing top 500 by variance for readability").

이 heatmap을 통해 공동 발현(co-expressed)되는 유전자 클러스터를 시각적으로 식별하고, 발현 패턴이 샘플 그룹별로 어떻게 다른지 확인할 수 있습니다.

Z-score Table (Expandable)

heatmap 아래에는 펼칠 수 있는 Z-score Table이 있어, 모든 샘플에 걸친 각 유전자의 Z-score 수치 값을 제공합니다. 열(column)에는 gene_id와 샘플별 열 하나씩(예: MT-125T-S1, MT-125T-S2 등)이 포함됩니다.
